特殊场所气体灭火系统-泄压口怎么破！-医疗CT、MRI设备用房，以及特殊库房等！

气体灭火防护区应设置泄压口，但有些特殊场所设置泄压口可能确有困难，比如医疗CT（或MRI）等设备用房，以及一些特殊库房等，本文提出参考解决方案！

文末附疑难探讨：医疗CT、DR、MRI、CR、数字肠胃镜、直线加速器、回旋加速器等设备用房，是否需要设置气体灭火系统？

有防辐射要求的CT、MRI等设备机房，以及一些不方便开设洞口的特殊库房等，这些场所设置气体灭火系统时，应和相关建设单位沟通，尽量在工艺许可的前提下设置泄压口，对于确实不方便开设泄压口的情况，应提出技术条件，要求机房围护结构能够承受气体灭火设备喷放时产生的内压。

 一、特殊情况下的防护区，可以不设置泄压口：

气体灭火设备喷放时，气体灭火剂喷入防护区内，会显著地增加防护区的内压，如果没有适当的泄压口，防护区的围护结构将可能承受不起增长的压力而遭破坏。

泄压口设置的目的，是防止气体灭火喷放时内压超过防护区的承受能力，因此，对于一些不能设置泄压口的特殊场所，当气体灭火喷放不会超过防护区承受能力时，可以不设置泄压口。

二、不同灭火浓度的气体灭火剂，喷放后的防护区压强不同：

较低灭火浓度的气体灭火剂，产生的内压也相对较低，目前较理想的气体灭火剂是七氟丙烷，灭火浓度较低，且可以控制在人体安全浓度内（详见：气体灭火NOAEL、LOAEL，设计施工必须掌握的重要指标！）。

三、计算示例：

我们以七氟丙烷灭火系统为例，计算灭火剂喷放后的防护区压强：

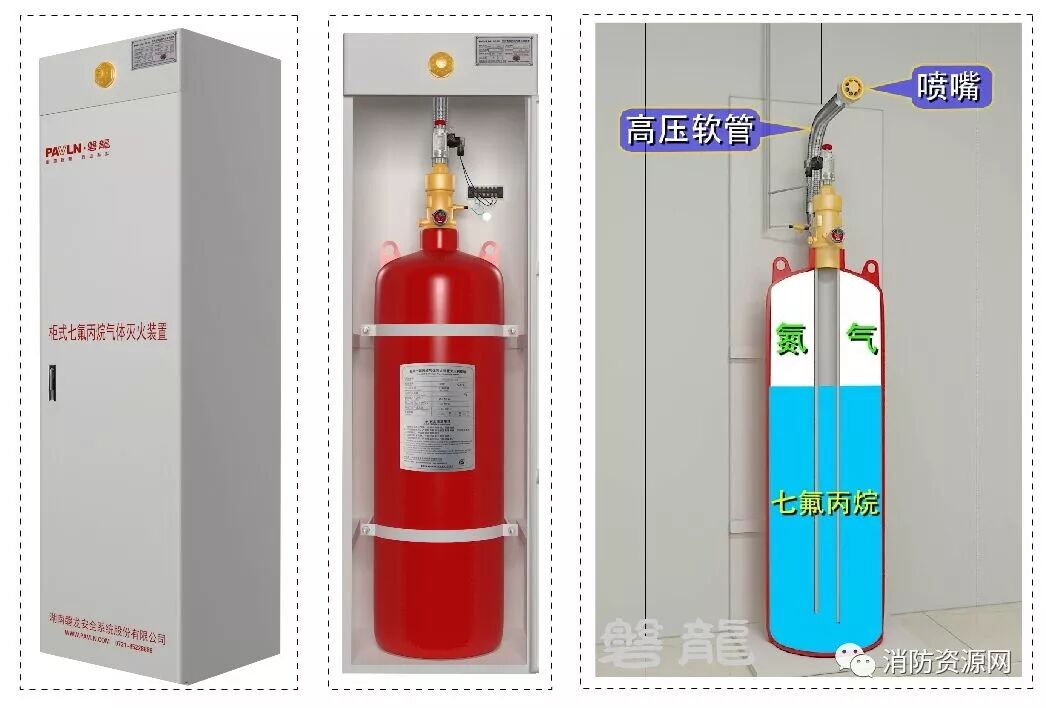

某医院CT（或MRI）设备机房，房间体积V₁=305 m³，采用柜式七氟丙烷灭火装置，设计灭火浓度8%，对人体安全，灭火剂设计用量194kg，实际用量W₀=198kg，选用两台90L灭火装置，灭火剂充装密度1100kg/m³。

1、计算七氟丙烷灭火剂在常温常压下的体积：

七氟丙烷灭火剂在钢瓶内液态储存，七氟丙烷灭火剂在常温常压（标准大气压，P₀=1.01*10⁵Pa）下的密度约ρ=7.29kg/ m³，七氟丙烷灭火剂在常温常压下的气体体积（V₂）为：

2、计算灭火剂储瓶内氮气在常温常压下的体积：

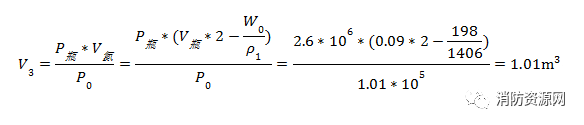

柜式七氟丙烷的压力约为2.5MPa（表压），瓶内氮气压力为P_瓶=2.6MPa（绝对压力），折算到常温常压下的气体体积（V₃）为：

注：常温下液态七氟丙烷密度ρ₁为1406kg/m³；单个90L储瓶容积V_瓶为0.09m³。

3、气体灭火剂喷放后，防护区压强P₂：

其中：P₀=1.01*10⁵Pa，V₁=305m³，

V₂=27.16m³，V₃=1.01m³，由此可得：

房间相对（大气压）压强=P₂-P₀=110328-101325=9003Pa=9.0KPa

4、由上可知，本示例中，灭火剂喷放后的防护区压强为9.0KPa，不到0.1个大气压（P₀=101KPa）。经与专业机房建设单位沟通，通常的屏蔽机房和密闭库房均能满足此要求（具体仍应履行相关程序，做好计算复核和必要的加固措施）。

注1：为降低气体灭火喷放后的防护区压强，本示例采用了较高的灭火剂充装密度，以减少氮气用量，需要注意的是，对于常规的气体灭火防护区，灭火剂充装密度不宜高，通常情况下，较低的充装率能获得更理想的灭火效果。

注2：依据《气体灭火系统设计规范》（3.3.14-2），由灭火剂过热蒸气在101kPa大气压和防护区最低环境温度下的质量体积，可算出七氟丙烷20℃常压下蒸气密度为7.29 kg/m³。（假定温度为20℃不变）

四、解决方案：

实际应用中，对于一些不能设置泄压口的特殊场所，当气体灭火喷放不会超过防护区承受能力时，可以不设置泄压口。但应计算气体灭火喷放后的防护区压强（可参照第三项示例），由机房建设单位做好必要的加固和处置措施。

五、引伸解读：

医疗CT、DR、MRI、CR、数字肠胃镜、直线加速器、回旋加速器等设备用房，是否需要设置气体灭火系统？

这类场所是否需要设置气体灭火系统，可分为三种情况：

1、根据《综合医院建筑设计规范》（GB51039）要求，医院的贵重设备用房、病案室和信息中心(网络)机房，应设置气体灭火装置（6.7.3）。

医院哪些部位属于贵重设备用房，可参考业主单位意见。

2、根据《建筑设计防火规范》要求（8.3.9），如果属于“特殊重要设备室”，需要设置气体灭火系统。具体判断原则和要求，可详见专题：哪些情况属于“特殊重要设备室”

3、对于按规范需要设置自动灭火系统的建筑，设备房间需要设置自动灭火系统，对于不适宜用水的部位，通常采用气体灭火系统。

注：规范另有规定者除外，比如《综合医院建筑设计规范》（GB51039）规定： 血液病房、手术室和有创检查的设备机房，不应设置自动灭火系统（6.7.4）。

六、视频解读：气体灭火系统全集（点击进入）
